如何選擇一臺適合企業的x射線檢測設備[日聯科技UNICOMP]

如何選擇一臺適合企業的x射線檢測設備

發布時間：2020-11-08 09:00:00

（1）X射線檢查設備按自動化程度可分為手動X射線檢查和自動X射線檢查。根據X射線技術，它可以分為透射X射線檢查系統和橫截面X射線檢查系統。

透射X射線檢查系統

透射X射線檢查系統是早期的X射線檢查設備,適用于單面貼裝BGA的板及SOJ, PLCC檢查,缺點是對垂直重疊的PCBA焊點不能區分,因此檢查雙面板和多層板時缺陷判斷比較困難。

截面分層方法（或三維X射線）是一種用于隔離PCBA中水平面的技術。該系統可以進行分層截面檢查，相當于工業CT。橫截面X射線測試系統設計了聚焦斷層掃描輪廓。分層的X射線以一定角度穿過PCB，然后穿過X射線，使透鏡與Z軸同步旋轉，以形成約0.2至0.4 mm厚的穩定焦平面。在成像過程中，傳感器和光源都圍繞輔助設備旋轉。根據獲得的圖像，計算機算法可以定量計算空隙和裂縫的大小，以及計算焊料量并查找可能導致短路的缺陷，例如錫橋。這些測量可以顯示焊點的質量。測試PCB板時，可以根據需要在2軸方向上進行較小的增量來任意檢查焊點或其他不同水平的被測物。截面射線測試系統適用于測試單面和雙面電路板。

什么是X光機？

根據百度百科：X光機它是產生X射線的設備，主要由X射線管，X射線機電源和控制電路組成，X射線管由陰極燈絲（Cathod），陽極靶（Anode）和陰極射線管組成。真空玻璃管，X光機械電源可以分為兩部分：高壓電源和燈絲電源。燈絲電源用于加熱燈絲。高壓電源的高壓輸出端分別夾在陰極燈絲和陽極靶的兩端，以提供高壓電場使燈絲活躍。電子加速到陽極靶，形成陽極。高速電子流。轟擊陽極靶表面后，有99％的熱量轉化為熱量，而由于致輻射而產生的X射線為1％。

X射線機的分類是：大型X射線機，便攜式X射線機

便攜式X射線機可分為醫用便攜式X射線機，工業X射線機檢查，皮帶X射線機檢查

X射線檢測設備檢測的大多是電子元器件，而電子元器件生產制造方面自然X射線檢測設備也就屬于X光機工業測試屬于此類。

購買X射線檢測設備主要考慮的就是其價格、用途、解析度、售后服務等綜合因素。進口品牌比國內品牌貴，但是國內品牌的性價比**不差，很多國內品牌品質高，價格也便宜，所以是大多數企業的**日聯科技X射線檢測設備。、

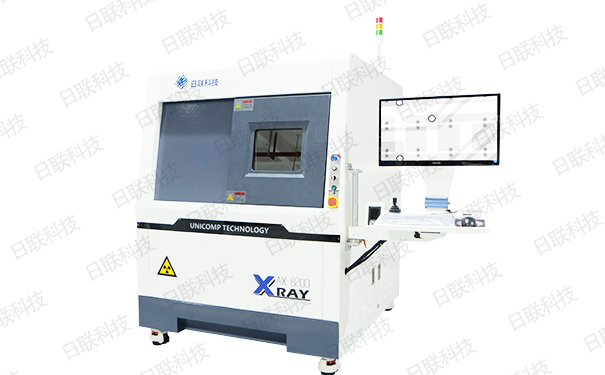

日聯X射線檢測設備
